DBS盘式低速制动器

作者:admin    发布时间:2019-11-21 15:30     浏览次数 :

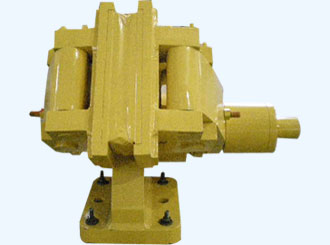

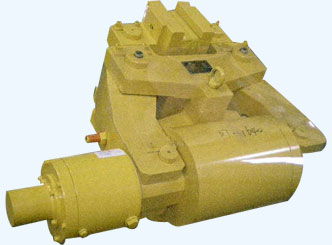

DBS盘式低速制动器

产品概述

盘式制动器广泛适用于大、中型起重机,港口装卸机械的起升、俯仰机构低速轴上紧急安全制动。是卷扬、矿井提升安全制动不可缺少的装置 。

现场使用

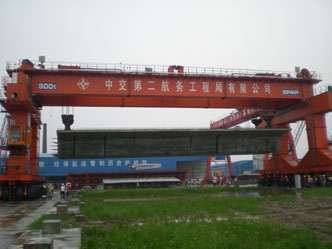

DBS盘式制动器在提梁机上的使用

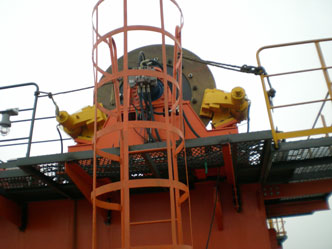

DBS盘式制动器在提梁机上的使用

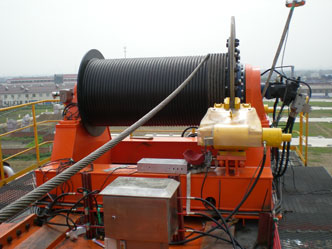

DBS盘式制动器在桥吊上的使用

产品特点

  • ♦ 按常闭设计,是失电--安全型制动器
  • ♦ 设计合理,由碟型弹簧施力,液压松阀
  • ♦ 工作平稳可靠,液压站带有手动应急装置
  • ♦ 制动扭距大,反应敏捷
  • ♦ 摩擦材料和密封件都是国际名牌产品
  • ♦ 摩擦系数0.45以上制动力大而稳定,使用寿命长
  • ♦ 出厂带有限位开关联锁及磨损提示

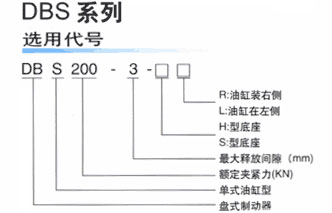

DBS□□0-3S技术参数

制动器型号 额定夹紧力(KN) 额定制动力(KN) 最大释放间隙(mm) 释放压力(Mpa) 摩擦系数 衬垫宽度 制动盘厚度(mm)
DBS160-3 160 125 3 17 ≥0.4 160 40
DBS200-3 200 160 3 17 ≥0.4 160 40
DBS250-3 250 200 3 17 ≥0.4 190 40
DBS300-3 300 240 3 17 ≥0.4 190 40
DBS400-3 400 320 3 19 ≥0.4 190 40

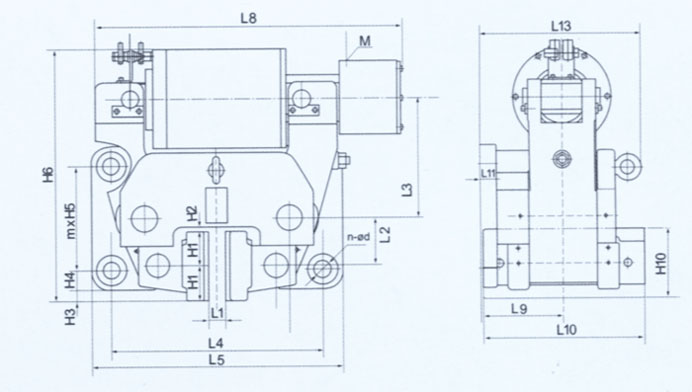

BS□□0-3S外形及安装尺寸

制动器型号 L1 L2 L3 L5 L8 L9 L10 L11 L13 H1 H2 H4 h3 H6 H10 m n d M
DBS160-3S 40 110 275 570 702 195 380 40 379 80 10 45 240 580 160 1 4 33 M22×1.5
DBS200-3S 40 110 275 570 702 195 380 40 379 80 10 45 240 580 160 1 4 33 M22×1.5
DBS300-3S 40 120 300 710 789 250 490 60 482 95 10 45 160 630 190 2 6 39 M22×1.5
DBS400-3S 40 120 300 710 789 250 490 60 482 95 10 45 160 630 190 2 6 39 M22×1.5

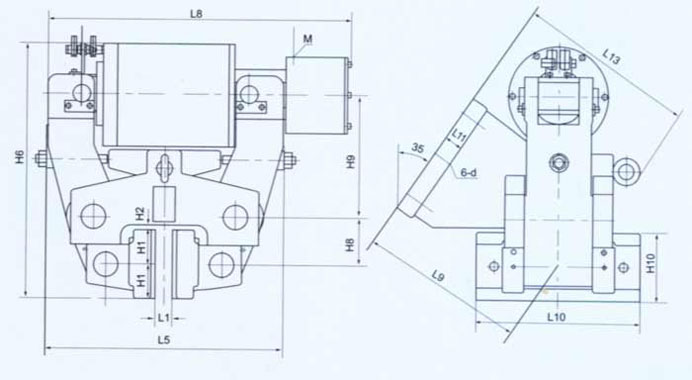

DBS□□0-3H外形及安装尺寸

制动器型号 L1 L5 L8 L9 L10 L11 L13 H1 H2 H6 H8 H9 H10 d M
DBS160-3S 40 554 702 380 380 40 412 80 10 45 240 580 160 33 M22×1.5
DBS200-3S 40 554 702 380 380 40 412 80 10 45 240 580 160 33 M22×1.5
DBS300-3S 40 642 789 470 490 60 523 95 10 45 160 630 190 39 M22×1.5
DBS400-3S 40 642 789 470 490 60 523 95 10 45 160 630 190 39 M22×1.5

DBS□□0-3H安装尺寸

制动器型号 L1 L3 L6 H3 H4 h3 m n R w 螺柱规格
DBS160-3H 40 110 300 180 260 380 2 6 40 160 6-M30
DBS200-3H 40 110 300 180 260 380 2 6 40 160 6-M30
DBS300-3H 50 125 350 200 300 470 2 6 40 190 6-M36
DBS400-3H 50 125 350 200 300 470 2 6 40 190 6-M36
